Гиб профиля ПВХ.

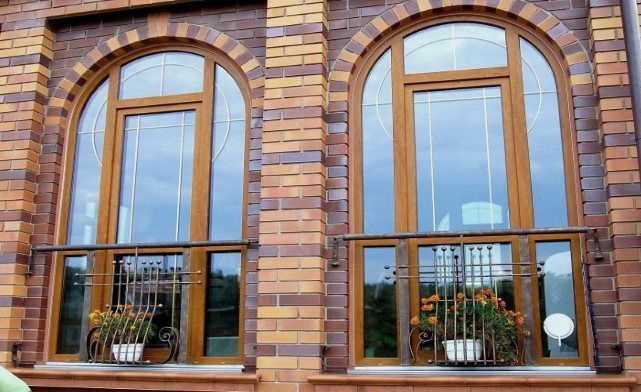

Круглые, арочные, дугообразные и эллипсоидные окна часто применяются в современных проектируемых зданий. При этом арки должны соответствовать всем требованиям, предъявляемым к обычным окнам: воздухонепроницаемости, теплопередаче, звукоизоляции.
Расхождение плоскостей профилей — это проблема, с которой встречается каждый производитель арочных конструкций из ПВХ профиля и алюминия. Величина расхождений такого типа зависит от радиуса арки и становится особенно очевидной при соединении элемента арки и импоста, между которыми появляется заметная щель. Проблема маскировки расхождения плоскостей арки и импоста обычно решается с помощью ручной обработки, что требует значительного количества времени.
Производитель арочных окон сложных архитектурных форм самостоятельно решает проблему определения величины углов запила профиля, рассчитывает кривизну соответствующих сечений профиля и импоста, разрабатывает методы стыковки импоста и арки в случае расхождения толщины профиля.
Процесс изготовления арочных элементов из ПВХ профиля заключается в нагревании профиля до определенной температуры (в зависимости от марки профиля):
- в емкости со специальной жидкостью (глицерин );
- с помощью потока теплого воздуха;
- инфракрасное нагревание;
Разогретому профилю приданием формы на гибочном столе. Необходимо равномерно прогреть все сечение профиля, что обеспечивает при изгибе отсутствие внутренних напряжений и микротрещин в структуре материала.
Однако это не позволяет избежать другой проблемы, связанной с гибкой профиля из ПВХ — речь идет об изменении геометрических размеров сечения профиля. Деформации такого рода проявляются в большей или меньшей степени в зависимости от радиуса кривизны арки и становятся особенно очевидными и неприятными при соединении арки и импоста. Чем меньше радиус изгиба тем больше проявляется деформация профиля.
Анализ поперечного сечения профиля до и после сгибания позволяет понять существующую проблему. Если сравнить поперечное сечение профиля до и после изгиба, то окажется, что величина углов и размеры сечения профиля подвергаются изменениям. Так, при изгибе профиля вокруг оси Y происходит увеличение высоты профиля с внутренней стороны на величину. В растянутой наружной части происходит уменьшение высоты профиля на величину. При этом грани профиля отклоняются наружу.
